YTR1101L电池接线图

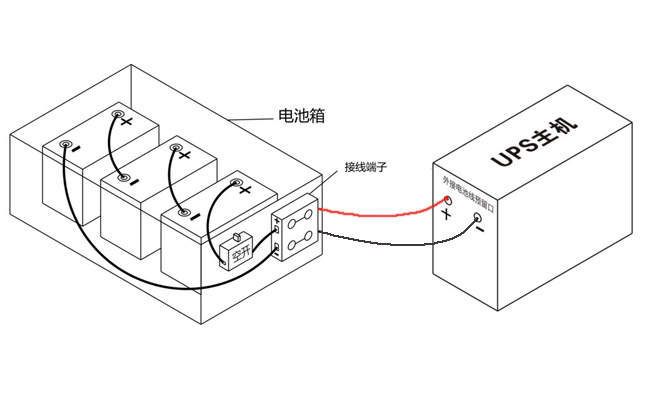

YTR1101L直流电压为36V，也就是说需要3只12V电池串联即可。电池接线如下图：

1、接线过程中不要短路，危险很大。必须由专业的电工进行操作。

2、大多数品牌在线式1KVA主机一般使用3只电池。直流电压为36V，即3只电池串联。

3、3只电池串联后出来一根正极一根负极。经电池开关盒接线端子后，接到主机后端的电池接口上。

4、蓄电池每只电池12V，但新电池满电状态可达13.8V左右，因此测量总电压可达41V左右。
