YTR1102L电池接线图

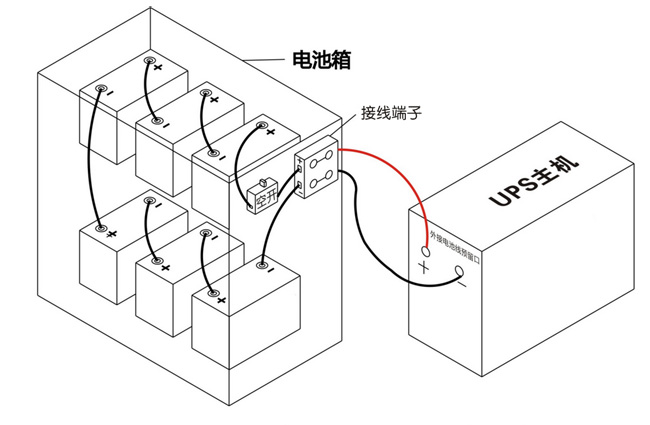

YTR1102L的直流电压为72V，也就是6只12V电池串联即可。电池接线如下图：

1、接线过程中不要短路，危险很大。必须由专业的电工进行操作。

2、大多数品牌在线式2KVA主机一般使用6只电池。直流电压为72V，即6只电池串联。

3、6只电池串联后出来一根正极一根负极。经电池开关和接线端子后，接到主机后端的电池接口上。

4、蓄电池每只电池12V，但新电池满电状态可达13.8V左右，因此测量总电压可达82V左右。
